Zona Generador-Portón
La zona “Generador-Portón” está situada en la esquina sureste de la propriedad en la curva de la calle. Esta es la zona de entrada en la propriedad por el portón eléctrico y donde se encuentra el generador de apoyo a la instalación de producción de electricidad.
El siguiente esquema representa, en alzado, el plan general simplificado de implantación de los diferentes componentes de las instalaciones en la zona Generador y Portón.
Las lineas representan los trayectos de los tubos corrugados Ø40mm empotrados o enterrados. Se destacan los dos tubos enterrados a cada lado del camino hacia la zona “Pergola”, así como dos tubos enterrados hacia la zona “Caseta” pasando por el poste de cámaras en el linde sur.
Las farolas a cada lado del camino están conectadas entre ellas por tubos corrugados Ø40mm enterrados; en el tubo al lado derecho circula una manguera de 5 conductores 2,5mm2 + cable de control KNX/DALI, y en el tubo del lado izquierdo una manguera de 5 conductores 2,5mm.
Las instalaciones en la zona “Portón-Generador” incluyen un armario en la zona generador, 3 arquetas empotradas en la cimentación, 3 nichos en la face exterior del muro para empotrar los focos LED de alumbrado, un nicho de cada lado del muro para los porteros Hikvision empotrados, así como 3 otras arquetas empotradas en la zapata corrida distribuidas a lo largo del muro exterior hasta el poste en la esquina noreste.
El armario eléctrico es de tipo estanque IP65 y está fijado al muro. La llave de apertura cuelga de una cuerda atada a la pata de fijación superior izquierda.

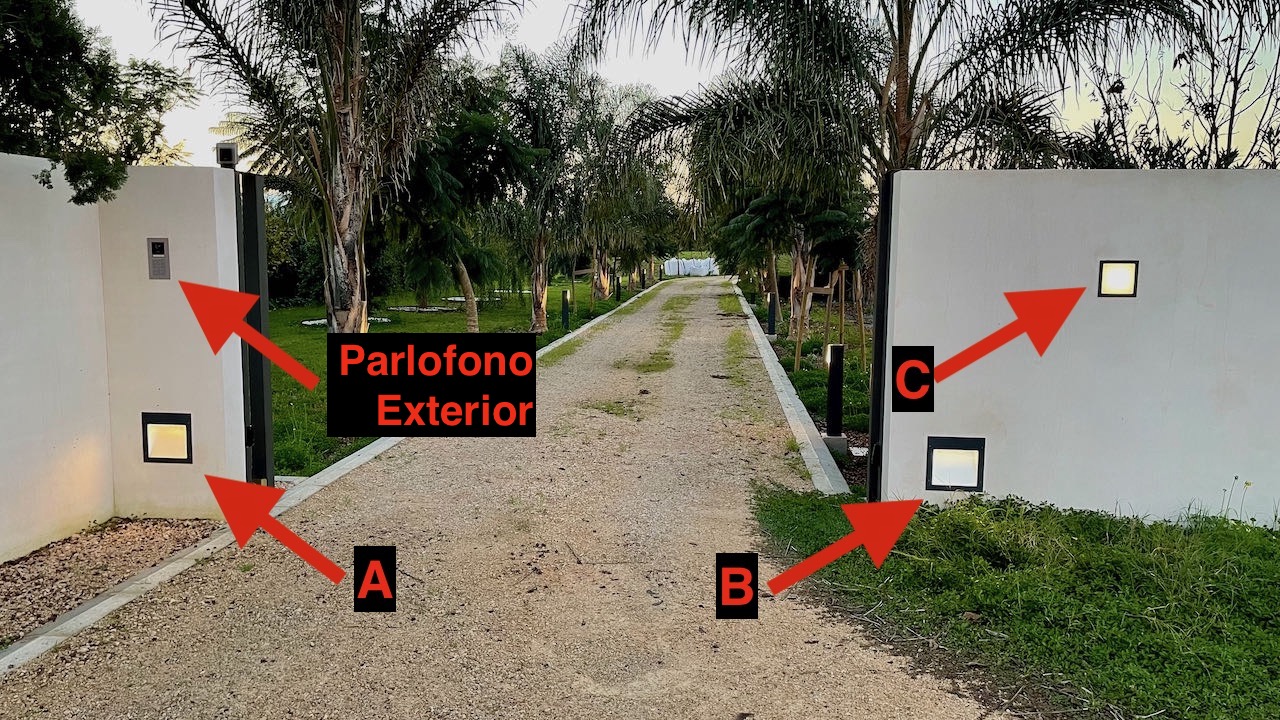

En la face exterior del muro se encuentran 3 nichos para empotrar focos LED y 1 nicho para el portero exterior.

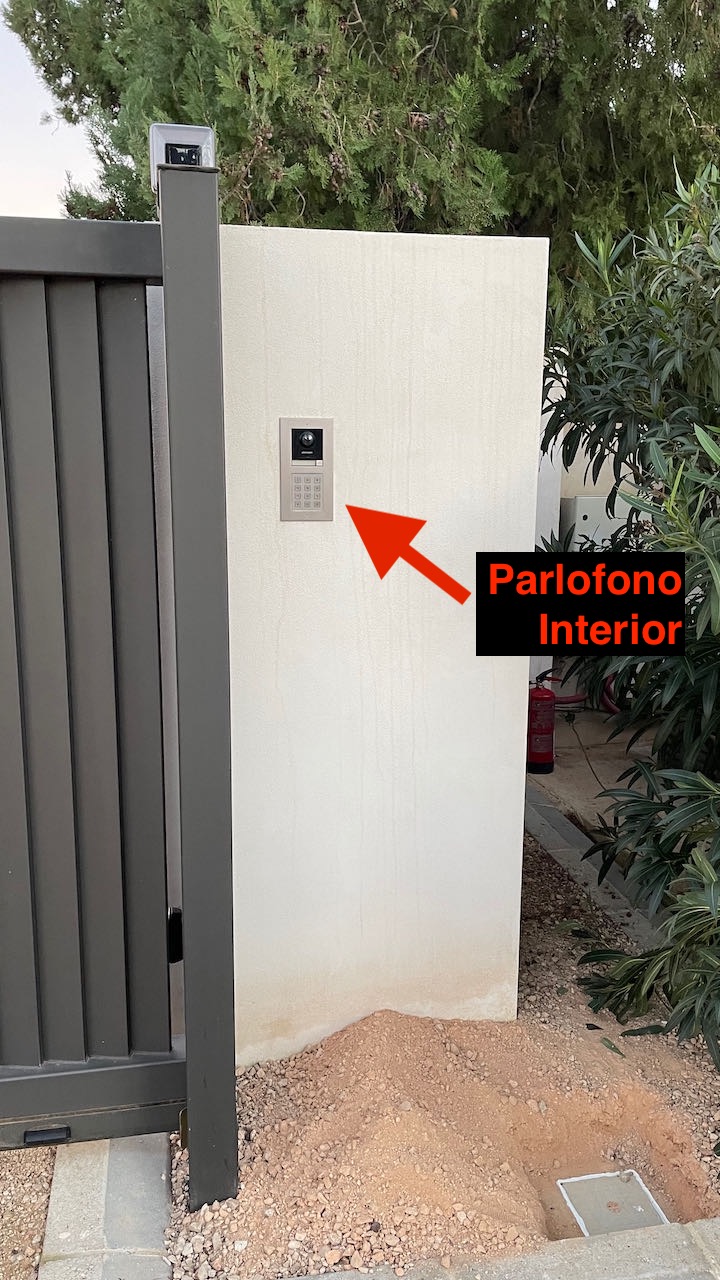

En la face interior del muro se encuentra el nicho para empotrar el portero interior.

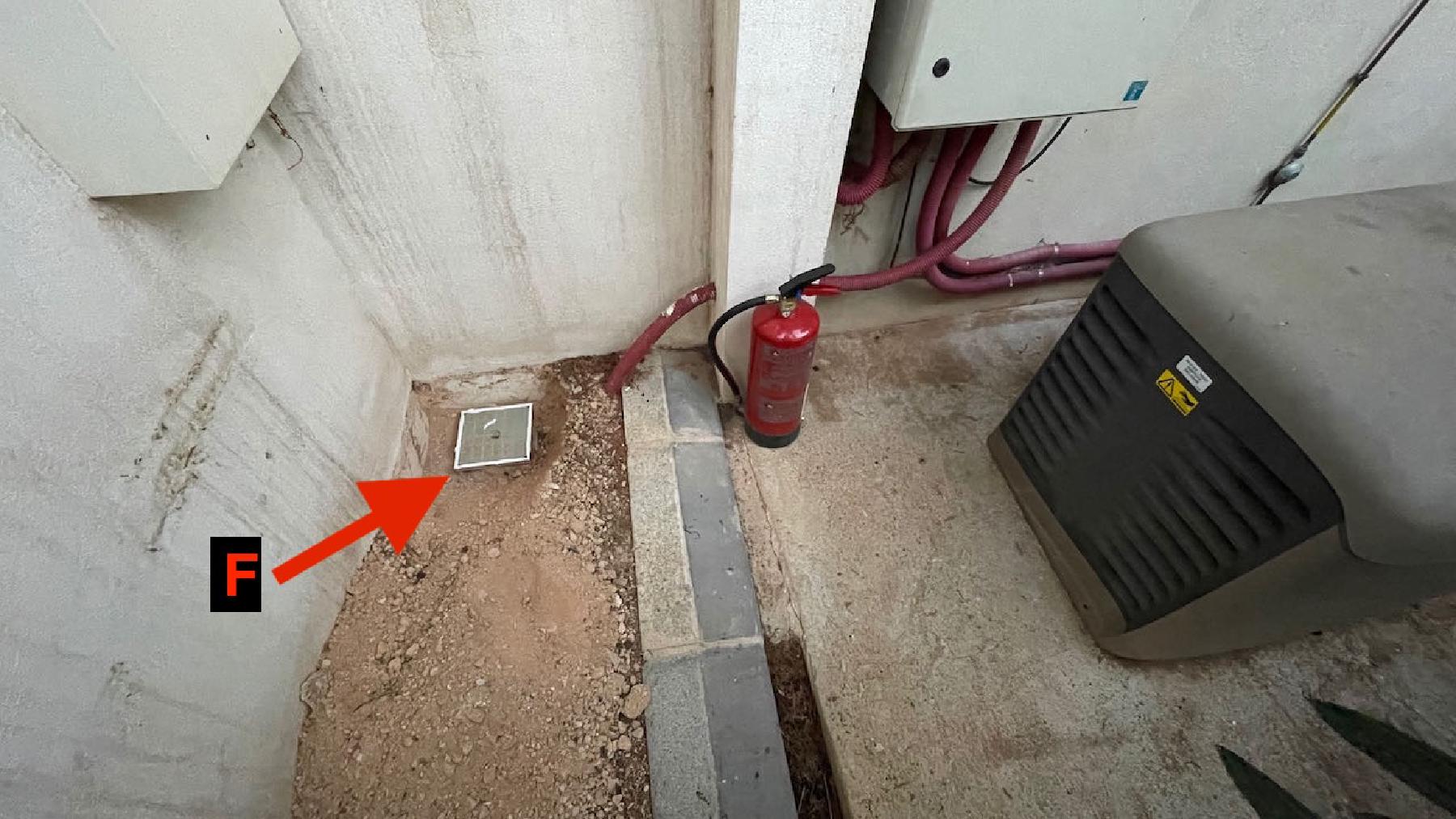

La primera arqueta, denominada F, únicamente de paso sin conexiones se encuentra en la esquina interior debajo de la caja de correos.

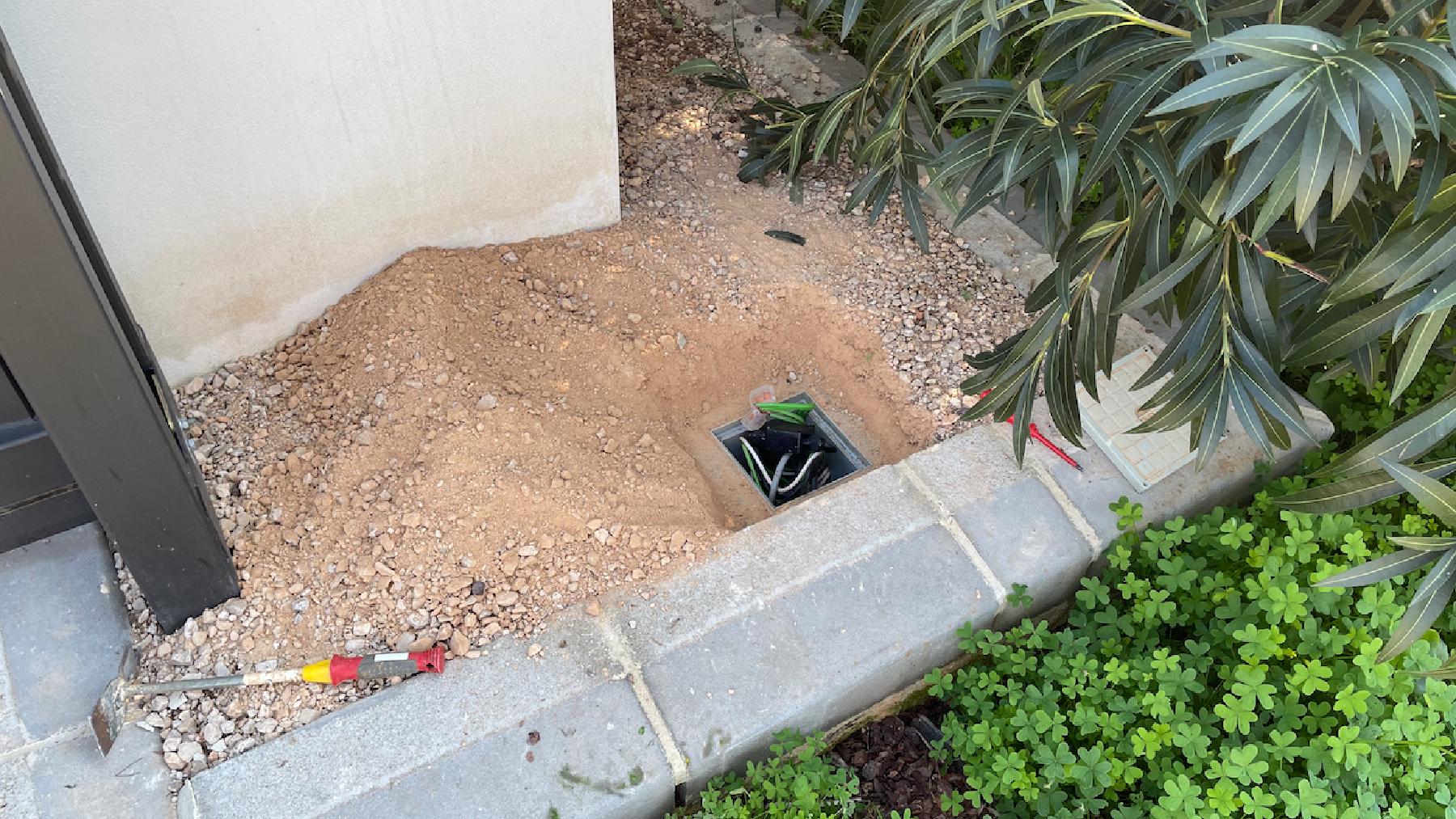

La segunda arqueta, denominada E, se encuentra en la zona cerca del poste de soporte del portón cerrado.

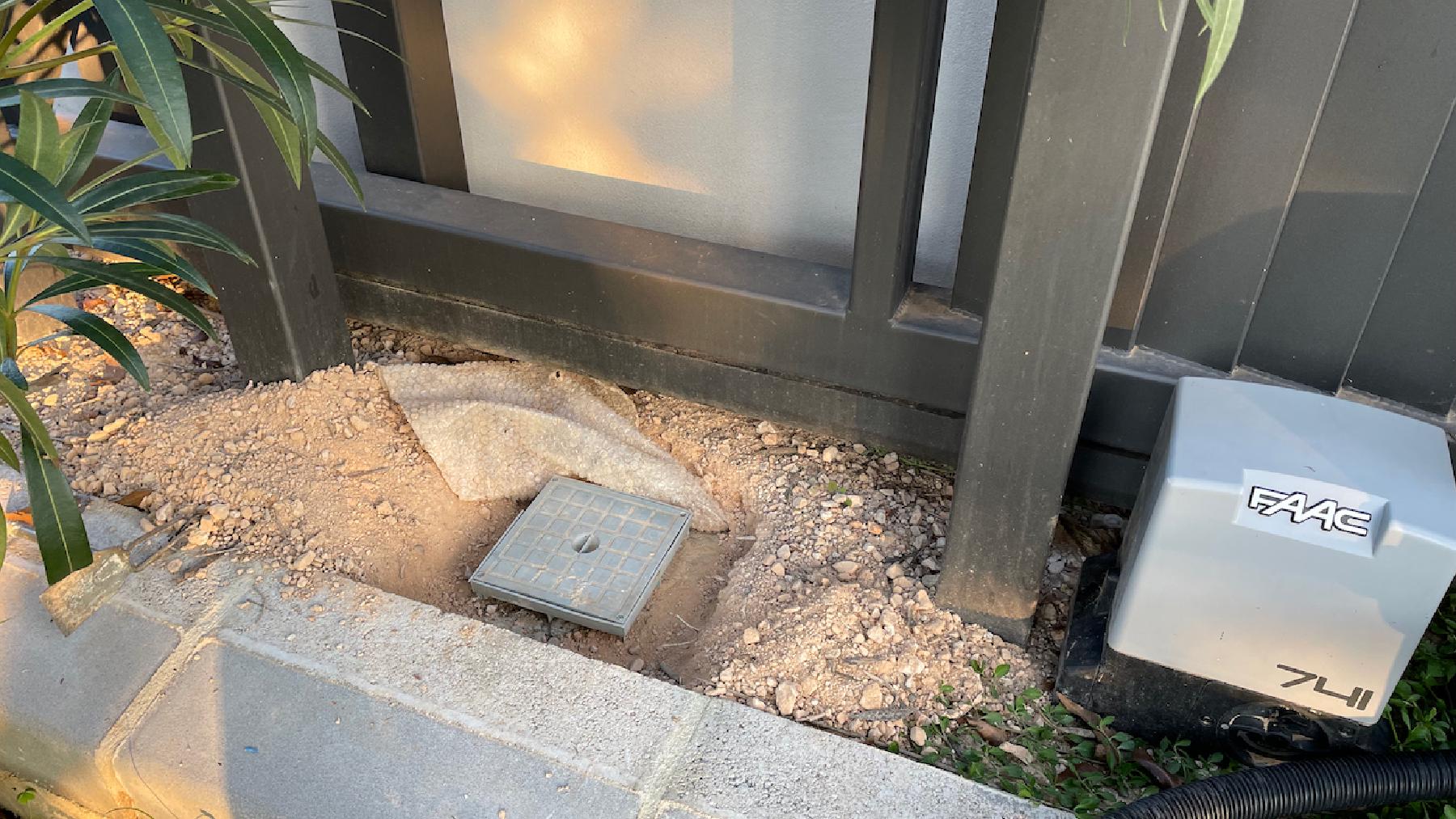

La tercera arqueta, denominada D, se encuentra en la zona cerca del motor del portón.

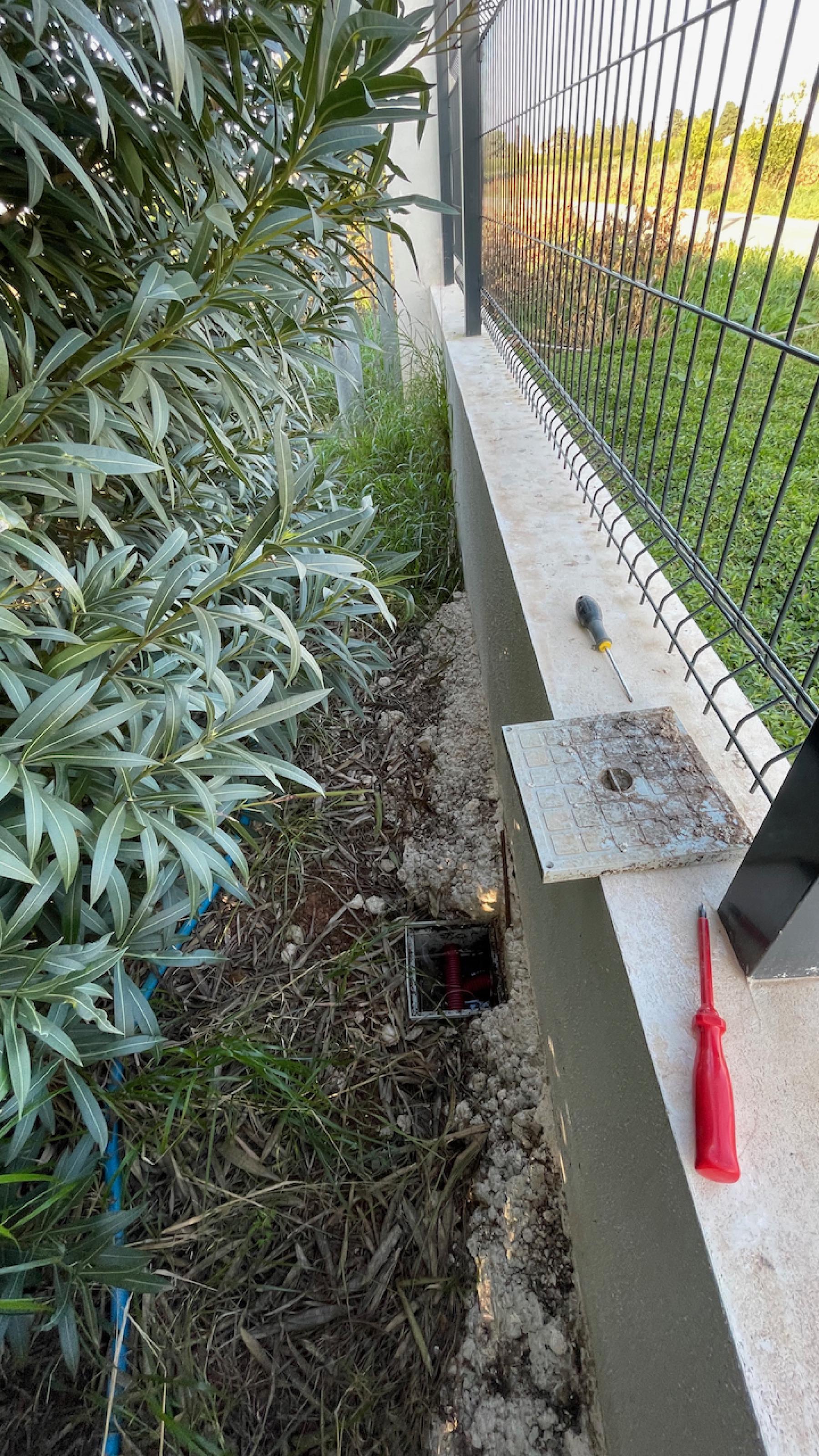

Las otras tres arquetas a lo largo del muro se encuentran la primera al lado del poste de soporte del portón abierto.

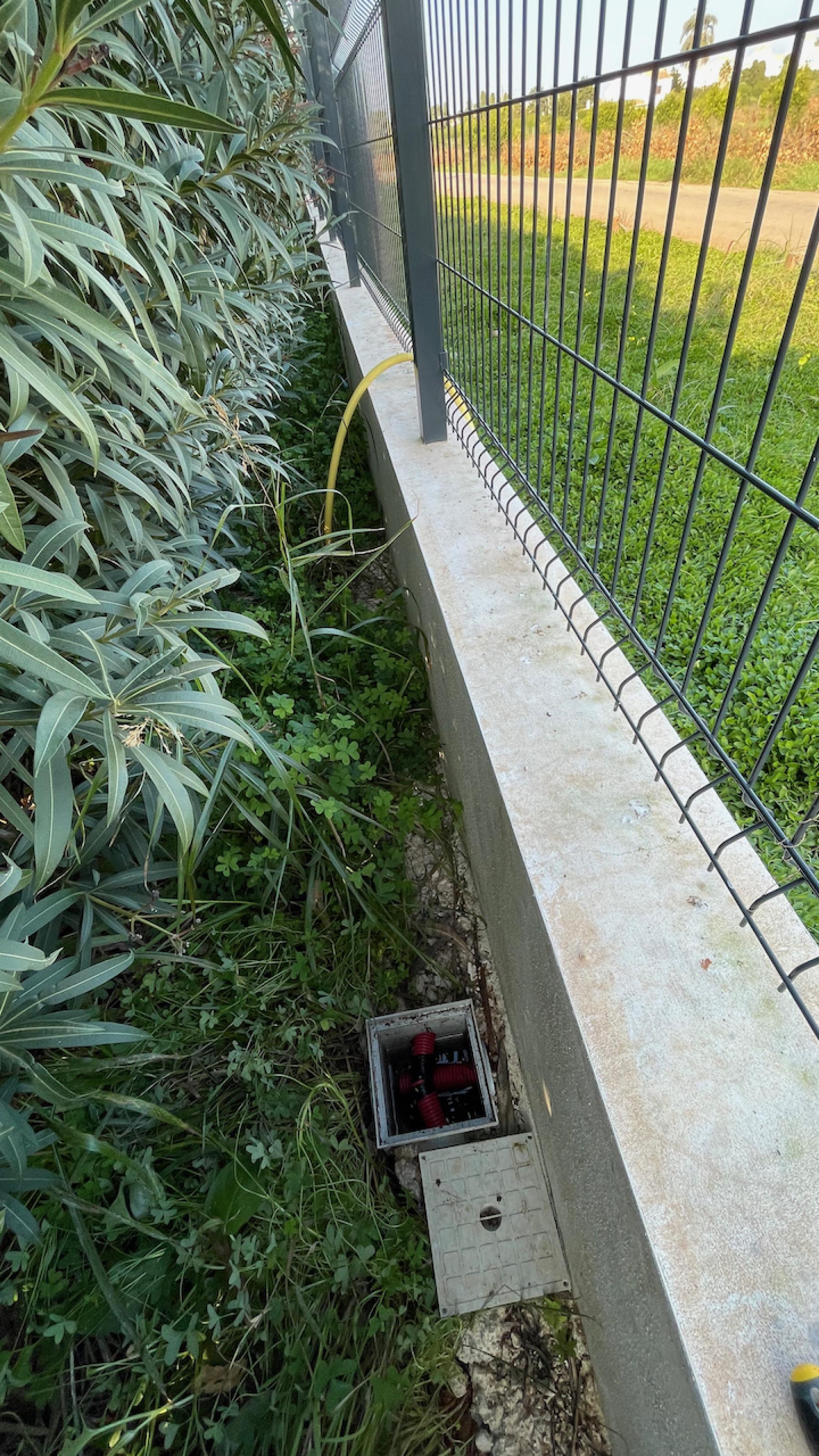

La segunda a la mitad del muro.

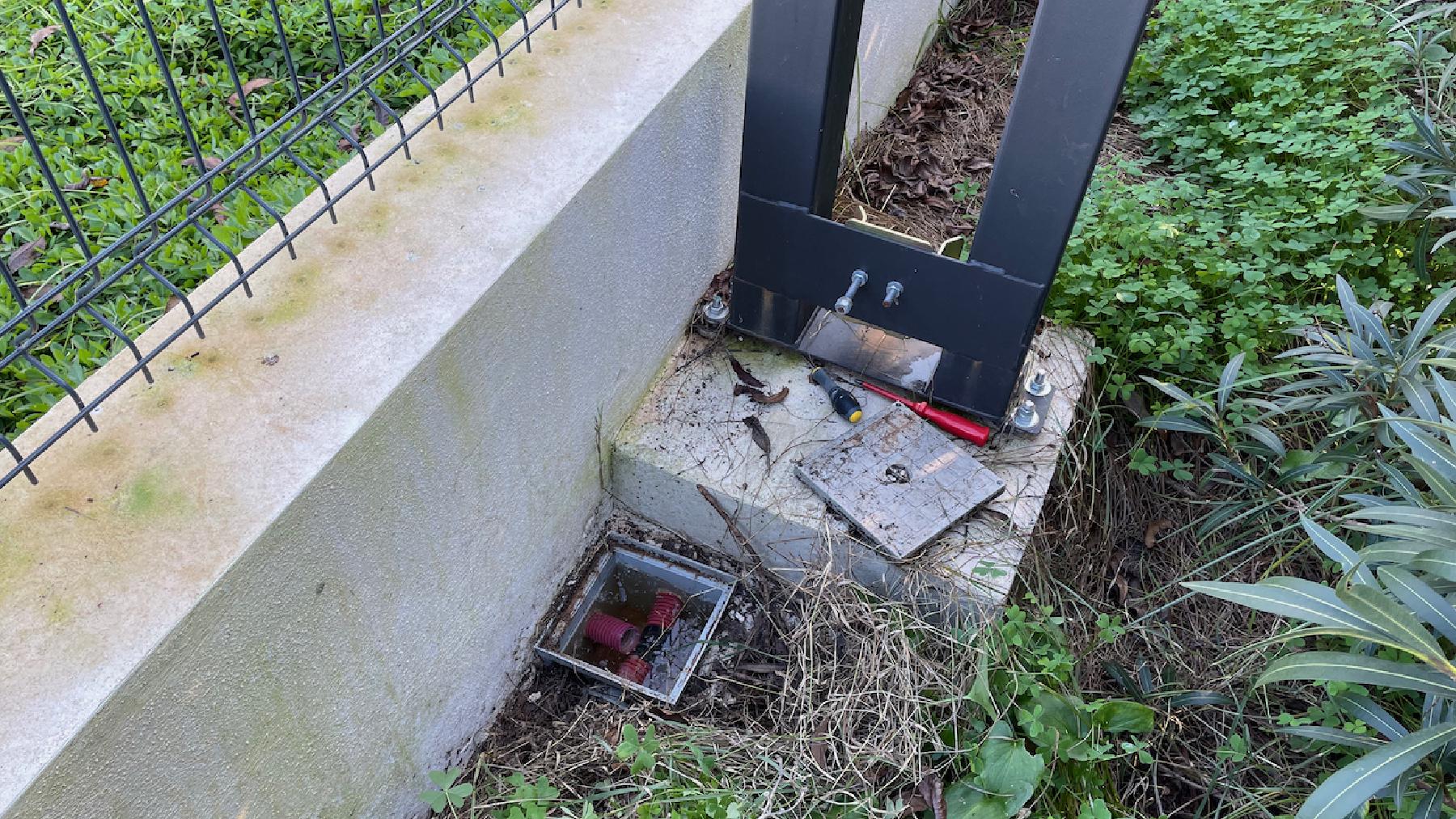

Y la tercera a unos 3 metros del poste de las cámaras.
