Conexiones eléctricas del generador
Reproducimos adelante el esquema del armario eléctrico de la zona “Generador y Portón” en el que destacamos los circuitos proprios al generador:
8 - Alimentación 230V de los circuitos del generador, a partir de la zona Pergola
5 - Señal 230V de control del arranque del generador proveniente de la instalación fotovoltaica de la zona Pergola (esta señal comanda el relé de cierre de los contactos secos 3 y 4 del generador - ver cableado del generador más adelante)Atención: es imprescindible alimentar el generador en permanencia para asegurar la carga de la batería de arranque del motor
11 - Salidas contacto seco del relé conectadas a los bornes 3 y 4 del generador
6 y 7 - Salida de potencia del generador (protegida por disyuntor de 63A)
1 y 2, 9 y 10 - Conexión de potencia hacia la zona Pergola y hacia la zona Caseta
Siguen las fotos detallando las conexiones existentes ejecutadas según las instrucciones del manual de instalación.

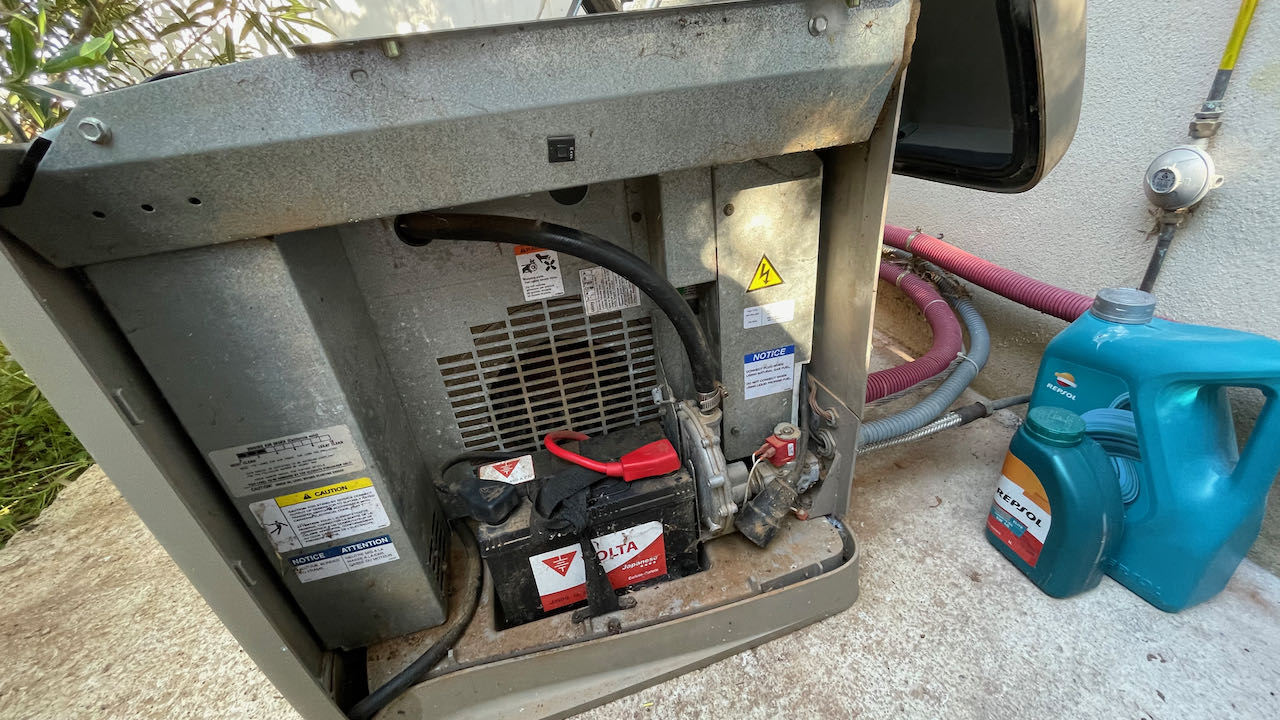

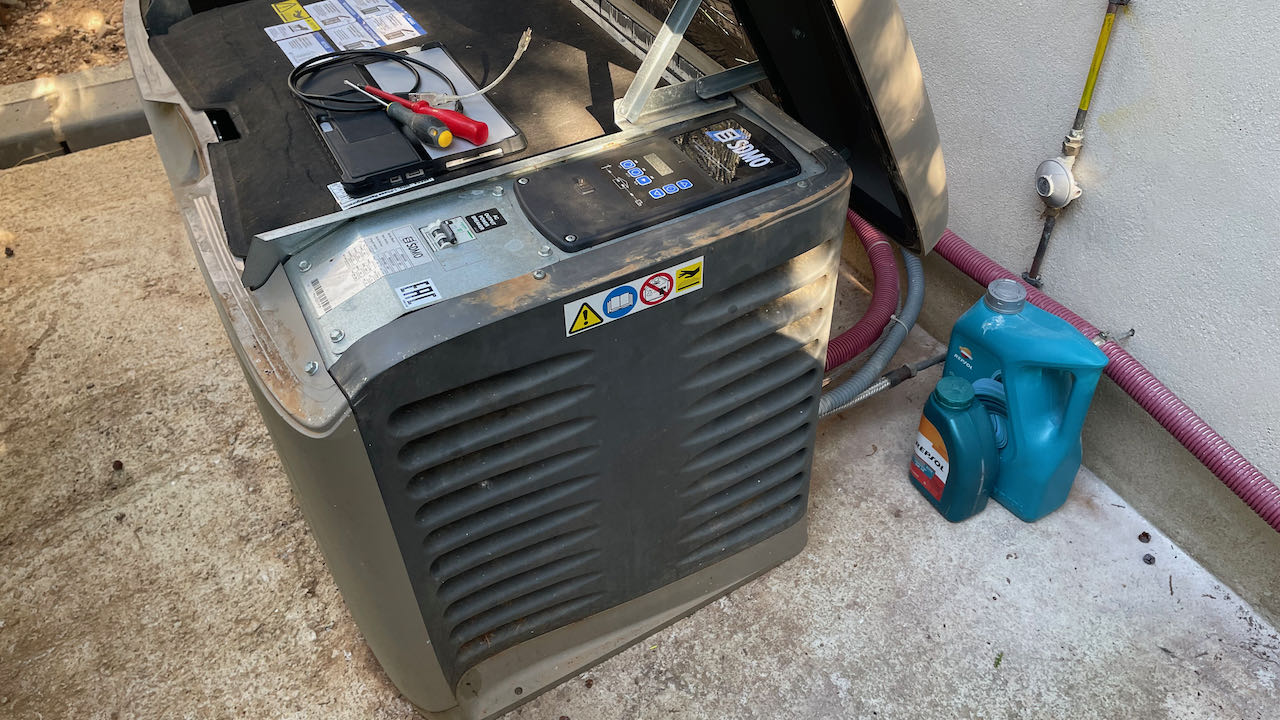

Los bloques de terminales se encuentran detrás de la pantalla de protección derecha que se desmonta quitando los dos tornillos

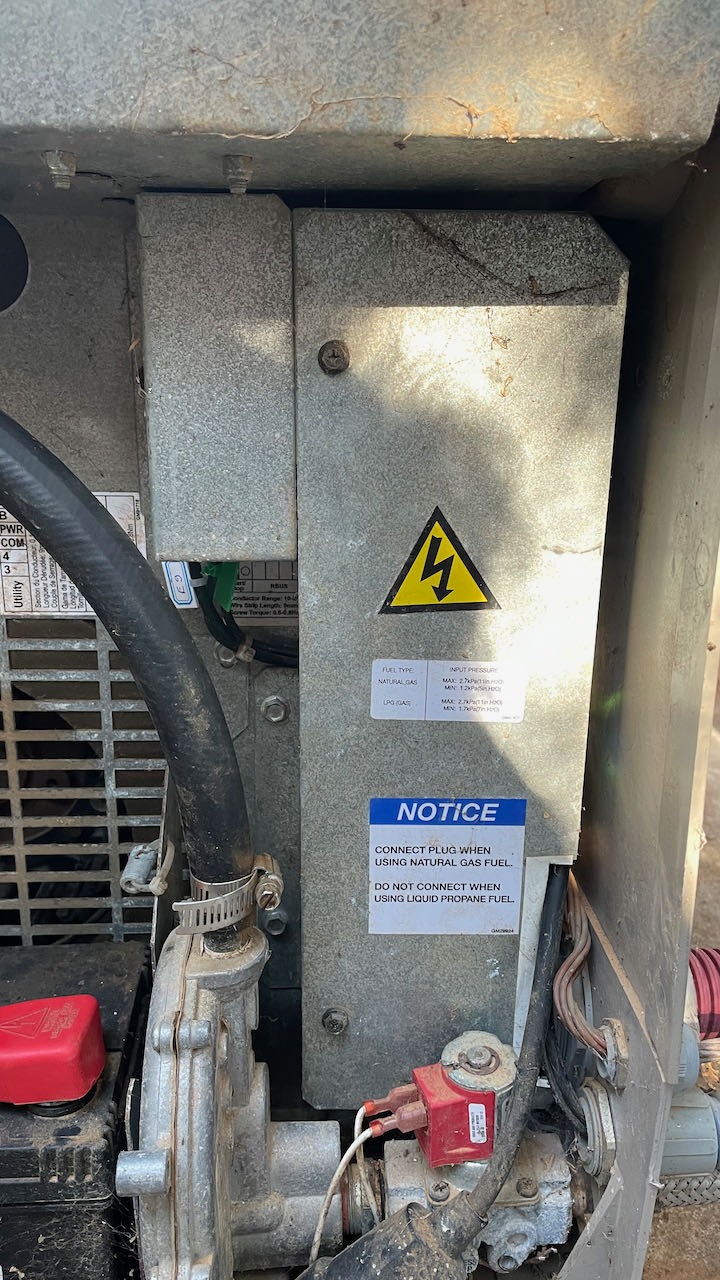

Detrás de esta pantalla accedemos a las protecciones de los bloques

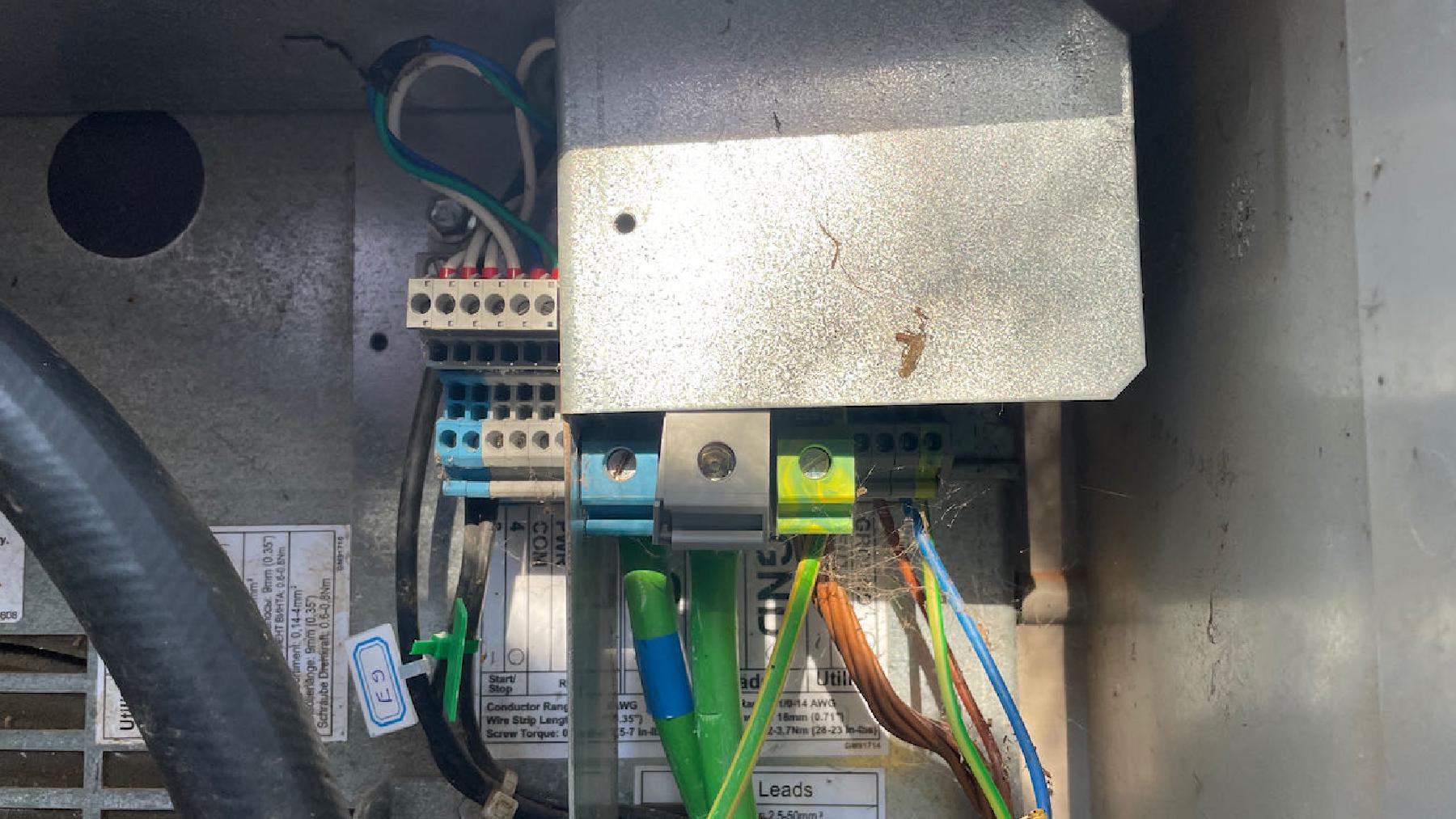

La placa de protección de la derecha cubre los terminales de potencia y de tierra, la de la izquierda los de control
